Nedstøbningsrør Produktvejledning

Monteringsvejledning af nedstøbningsrør til kæmpe parasoller

Placering af nedstøbningsrøret udmåles præcist i forhold til bygninger, træer, lygtepæle, andre parasoller m.v. Vær opmærksom på, at der skal være god afstand, minimum 20 cm. til andre parasoller eller lignende, når parasollen er udslået, da parasollen kan svinge.

• Brug placeringsrøret til at markere borehullet, hvor parasollen skal placeres

• Bor et hul med et jordbor i diameter 20 cm i en dybde på minimum 100 cm, for at holde betonen frostfri.

• Småsten fyldes i bunden af hullet ca. 7-10 cm.

• Fyld næsten op med vådt beton, så der er plads til placeringsrør og nedstøbningsrør. Vigtigt at holde gevindhullerne fri for beton

• Placer placeringsrøret i betonen i vatter med niveau.

• Placer nedstøbningsrøret 8 mm under overkanten af placeringsrøret, så det passer med at proppen, med tykkelse på 8 mm, er i vatter med niveau, når den monteres.

Vigtigt at nedstøbningsfoden er i vatter, ellers vil parasollen stå skævt

Følg altid vejledningen fra betonleverandøren, med hensyn til fremgangsmåde og tørretid

Parasollen må ikke opstilles i stærk vind / kraftige vindstød

Det skal du bruge

• Nedstøbningsrør Art.nr. 100399
• Jordbor
• Beton
• Småsten

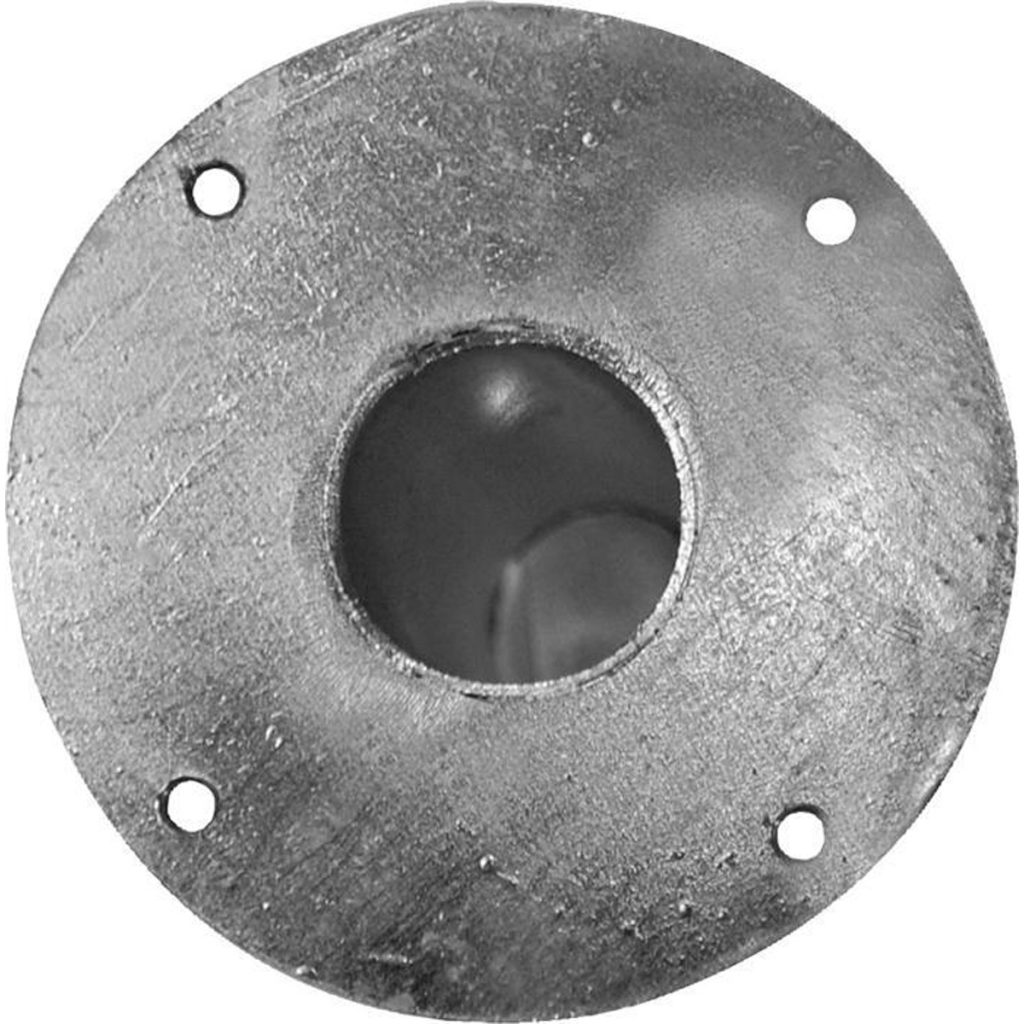

Illustration 1

Nedstøbningsrør Art. nr. 100399

1. Placeringsrør, Ø20 cm, L 13,5 cm.
2. Nedstøbningsrør, Ø62 mm. L 49 cm.

• Prop Ø18,6 cm h 8 mm.

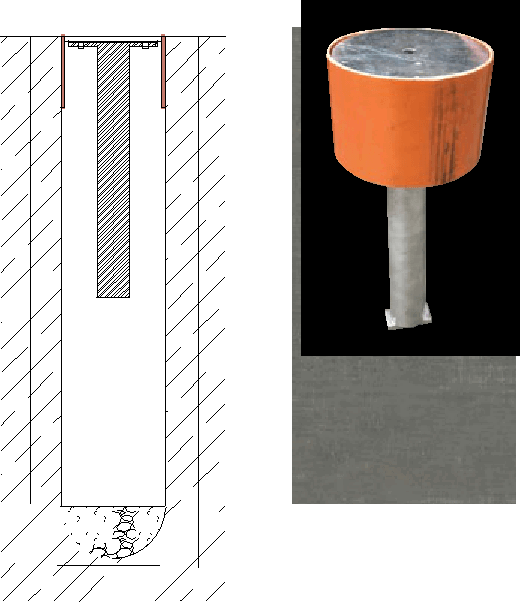

Illustration 2

1. Huldybde på 100 cm. Ø20 cm.

• Småsten 7-10 cm.

• Beton, min 90 cm.

• Nedstøbningsrør

• Prop 8mm Ø18,6 cm.

• Placeringsrør

Du kan downloade guiden her – har du Spørgsmål? Ring 8912 1200
